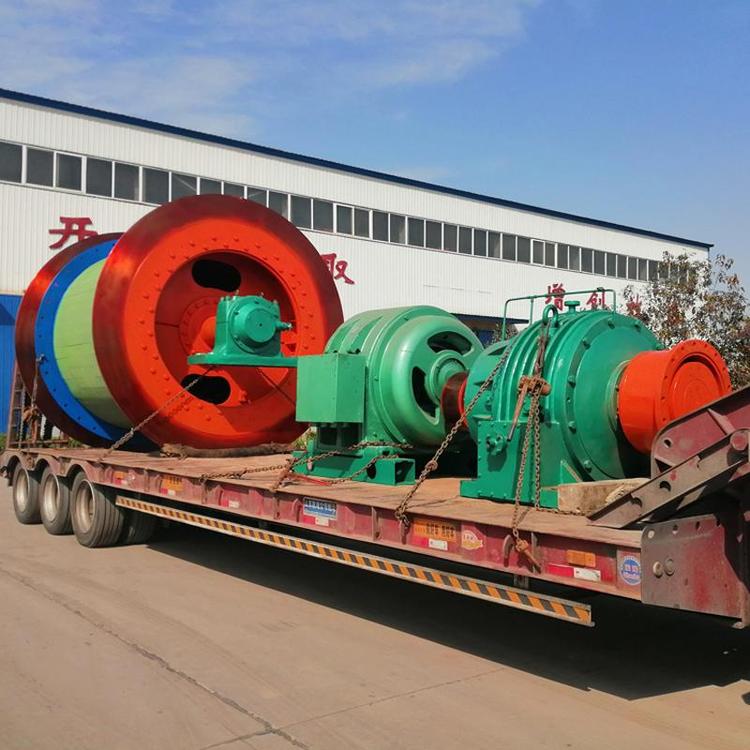

防爆2.5米變頻絞車 2.5米提升機主要由主軸裝置、調繩機構、盤形制動裝置、液壓站、深度指示器、減速器、彈性聯軸器、齒輪聯軸器、電動機、操作臺及電氣控制系統等部件組成,當啟動主電機時,由電動機轉子通過彈性聯軸器將動力傳遞到減速器的高速軸上,經過減速器傳動減速后,再由減速器的被動軸通過齒輪聯軸器傳遞給主軸裝置。若不斷改變電動機的轉向,可使卷筒進行纏繞或放松鋼絲繩,使提升容器在井筒作上下往返周期性運動。
防爆2.5米變頻絞車 2.5米提升機采用的減速器是兩級傳動的漸開線圓柱齒輪減速器。它是展開式兩級圓柱齒輪減速器,主要由高速軸、中間軸、低速軸、齒輪、軸承及箱體等組成。其特點是結構簡單。齒輪相對于軸承的位置不對稱,要求軸有較大的剛度,高速級齒輪布置在遠離轉矩輸入端,軸在轉矩作用下產生的扭轉變形和軸在彎矩作用下產生的彎曲變形可部分地互相抵消,以減緩沿齒寬載荷分布不均勻的現象。
用于載荷比較平衡的場合。在減速器上部,設有窺視孔蓋板,可檢查各齒輪副的嚙合情況,觀察分析潤滑油和加注新的潤滑油。減速器的下部設有油標(油尺),用以確定油位。
